Padlófűtés, fan coil vagy mennyezeti hűtés. Melyik hőleadó való az új házba

Új házba fűtésre padlófűtést javaslunk. Fűtésben a padlófűtést semmi sem veri. Ha nyáron hűteni is szeretne, mellé fan coil vagy mennyezeti hűtés kerül. A hőleadót az engedélyezési terv idején kell kiválasztani, mert a padlófűtés az esztrichbe, a mennyezeti hűtés a födém alá vagy a födémbe épül. A számok a Titan Pro gépek adatlapjáról és a hőközpont tervezőnkből valók.

Mitől függ a hőszivattyú hatásfoka

Az előremenő víz hőmérsékletétől. Fűtésnél minél hidegebb vízzel fűt a ház, annál kevesebb áramot fogyaszt a gép. Hűtésnél fordítva. Minél melegebb vízzel hűt, annál jobb a hatásfok.

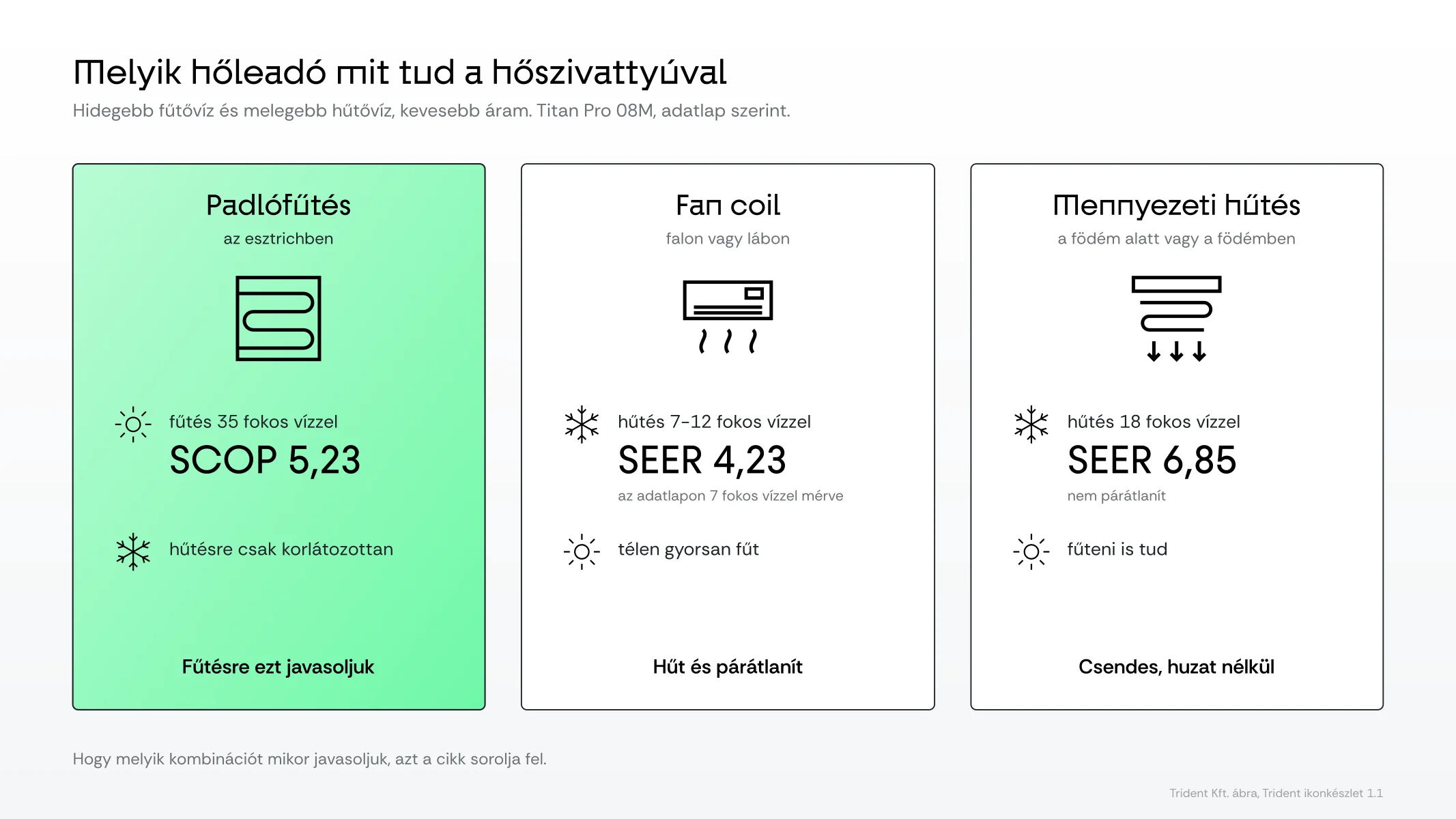

A Titan Pro 08M szezonális hatásfoka (SCOP) 35 fokos előremenőn 5,23, 55 fokoson 3,89. A 12M-nél ugyanez 5,48 és 4,12. Hűtésnél az adatlap két hőmérsékletet mér. A 08M szezonális hűtési hatásfoka (SEER) 18 fokos vízzel 6,85, 7 fokos vízzel 4,23. A 12M-nél 7,62 és 4,66.

A 35 és a 18 fokos víz a padlófűtés és a felületi hűtés. Az 55 fokos víz a radiátor, a 7 és 12 fok közötti víz a fan coil. A hőleadó eldönti, a gép melyik tartományban fog üzemelni.

Padlófűtés, ha főleg fűteni kell

A padlófűtés 30 és 35 fok közötti vízzel fűt. Ezen a hőmérsékleten a Titan Pro SCOP-ja 5 fölött van, egy egység áramból több mint öt egység hő lesz. A megtérülési kalkulátorunk is ezzel a hőleadóval számolja a legkisebb fűtési költséget.

A padlófűtés lassan reagál. A meleg esztrich órákig tartja a hőt, ezért gyors hőmérséklet-váltásra nem alkalmas. Ahol egy helyiséget gyorsan kell felfűteni, oda fan coil kerül mellé.

Padlóhűtés csak korlátozottan

Nyáron a padlófűtés padlóhűtésként is működhet, de csak korlátozottan, és csak nagyon speciális esetekben engedélyezett. A teljesítménye szintén korlátozott, mert a padló nem lehet hidegebb a helyiség harmatpontjánál.

A harmatpont dinamikusan változó érték. A levegőben oldott víz mennyiségétől, tehát a páratartalomtól függ. Minél szárazabb a levegő, annál alacsonyabb.

A padlóhűtés ott tud igazán jól működni, ahol a hűtési igény nem nagy, és van központi szellőztető rendszer hűtőkaloriferrel. A kalorifer párátlanítja a befújt levegőt, ezzel csökken a harmatpont. A padlóhűtés enyhít, de 26 fokos nappalit nem csinál 22 fokossá.

Szenzibilis és látens hő. Miért lehet fülledt a hűvös szoba

Hűtésnél kétféle hőt kell elvonni a szobából. A kettő együtt adja a teljes hűtési terhelést.

A szenzibilis, más néven érzékelhető hő az, amitől a levegő hőmérséklete változik. Ha a szobát 28 fokról 24 fokra hűti, szenzibilis hőt von el. Ezt mutatja a hőmérő.

A látens, más néven rejtett hő a levegő párájában van. Ha a párát vízzé akarjuk kicsapatni, hőt kell elvonni tőle, pedig közben a hőmérséklet nem változik. Ezt a hőmérő nem mutatja. Ugyanez történik a hideg üdítős poháron, amikor izzad.

1 liter víz kicsapatása kb. 0,68 kilowattóra hűtési energia. Ha egy fan coil egy nap alatt 5 liter kondenzvizet ereszt le, az kb. 3,4 kilowattóra. Ezt az energiát a gép nem a levegő hűtésére, hanem a párátlanításra fordította.

Az ember a hőmérsékletet és a páratartalmat együtt érzi. 25 fok 40 százalékos páratartalom mellett kellemes, 75 százalék mellett fülledt és nyirkos. Ha a rendszer csak szenzibilis hőt von el, a hőmérő jó értéket mutat, a szobában mégis rossz a közérzet.

A látens terhelés fő forrásai:

• Az emberek. Légzés és izzadás, fejenként kb. 40-70 watt.
• A háztartás. Főzés, zuhanyzás, növények.
• A külső levegő. Nyáron a párás levegő szellőztetéssel vagy réseken jut be.

Lakásnál a hűtési terhelés jellemzően 20-30 százaléka látens. A szakmában ezt az SHR (Sensible Heat Ratio) számmal jelöljük. Ez a szenzibilis és a teljes hűtési teljesítmény aránya, lakásnál 0,7 és 0,8 között van. Egy jó hűtési rendszer a hőmérsékletet és a párát is kezeli.

Fan coil, ha hűteni is szeretne

A fan coil ventilátorral fújja át a levegőt a hőcserélőn. Nyáron 7 és 12 fok közötti vízzel hűt. A hőcserélője így a harmatpont alatt van, ezért a fan coil párátlanít is. Télen a padlófűtés mellett gyorsan fűt, és helyiségenként külön szabályozható.

A Trident FCP-BP fan coilok négy méretben készülnek. Az FCP-1-BP 0,99 kilowattal fűt és 0,75 kilowattal hűt, az FCP-4-BP 4,2 kilowattal fűt és 3,1 kilowattal hűt. A zajszintjük legkisebb fokozaton 19,8 és 27 dB(A) között van, legnagyobbon legfeljebb 42 dB(A). Falra szerelhetők vagy lábra állíthatók, és 230 voltról mennek. Az FC-X-1 és FC-X-2 2,2 és 2,9 kilowattal hűt.

A fan coilon pára csapódik le. Minden fan coilhoz kondenzvíz-elvezetés kell, ezt a falban vagy a födémben a szerkezetépítéskor vezetjük. A csöveket is szigetelni kell, különben a mennyezeten vagy a falban csöpög.

Az előremenő hőmérséklet itt kompromisszum. Hidegebb vízzel jobban párátlanít a rendszer, de rosszabb a hatásfok. Melegebb vízzel jobb a hatásfok, de kevesebb párát von el. A 08M maximális hűtőteljesítménye 7 fokos vízzel 7 kilowatt, 18 fokossal 9,04 kilowatt.

Nyáron a fan coil ventilátora mozgatja a levegőt a szobában. Ettől függetlenül ez egy teljesen jó megoldás. Prémium lakásokban már előfordul, hogy csak fan coillal fűtenek és hűtenek.

Mennyezeti hűtés, ha csendes hűtést szeretne

A mennyezeti hűtésnél a csőregiszter a födém alá, az álmennyezetbe vagy magába a födémbe kerül. A hideg mennyezet sugárzással hűt, ventilátor és huzat nélkül. Nincs zaj, és nincs fali egység a szobában.

A mennyezeti hűtés 18 fok körüli vízzel dolgozik, ezen a 08M SEER-je 6,85. A felület itt sem lehet hidegebb a harmatpontnál. A mennyezeti hűtés ezért csak szenzibilis hőt von el, a párát nem. Párás nyári napon a teljesítménye csökken, és a szoba fülledt maradhat.

Ezért a mennyezeti hűtés mellé központi szellőztetőt javaslunk hűtőkaloriferrel. A kalorifer a befújt levegőből vonja el a párát, a mennyezet a szobát hűti.

A mennyezeti hűtést a födém és a gipszkarton előtt kell megtervezni. Utólag csak bontással építhető be. Télen fűteni is tud, de fűtésre a padlófűtést javasoljuk.

Melyik kombinációt javasoljuk

A padlófűtés és a fan coil együtt a legköltséghatékonyabb fűtés és hűtés. A hőközpont tervezőnk minta-háza is ilyen. 160 négyzetméter, padlófűtés, fan coil hűtés, négyfős család, külön gépészeti helyiség.

• Csak fűtés. Padlófűtés az egész házban. Ez a legkisebb fűtési költség.
• Fűtés és hűtés, költséghatékonyan. Padlófűtés mindenhol, fan coil a nappaliban és a hálószobákban. Nyáron a fan coil miatt mozog a levegő.
• Fűtés és hűtés, a legnagyobb komforttal. Padlófűtés, mennyezethűtés és központi szellőztető hűtőkaloriferrel. Ez a legkomfortosabb összeállítás, de a legdrágább is.
• Fűtés és hűtés csak fan coillal. Prémium lakásokban előfordul. Működik, de fűtésben a padlófűtést semmi sem veri.

Radiátort új házba nem javaslunk. A radiátor 55 fok körüli vizet kér, ezen a 08M SCOP-ja 3,89, padlófűtéssel 5,23.

A kültéri egység és a melegvíz-tároló a hűtéstől nem változik. Fan coilos hűtésnél a HB kivitel mellé 200 literes puffert tervezünk, hűtés nélkül 100 literest. A TIO kivitelben az 50 literes puffer beépített. A fan coilok számát és méretét a helyiségek hűtési igényéből számoljuk.

Mit csinálunk mi

A tervezési szakaszban az alaprajzból kiszámoljuk a helyiségenkénti fűtési és hűtési igényt. Ebből adjuk meg a padlófűtés köreit, a fan coilok és a mennyezeti hűtés helyét. A 2D vagy 3D rendszertervben szerepelnek a kondenzvíz-vezetékek és az osztó-gyűjtő is. A kivitelező ebből dolgozik az alapozástól a gépészetig.

Ha most tervezi a házat, a hőközpont tervezőben kiválaszthatja a fűtési és a hűtési hőleadót, és látja, milyen hőközpont kell hozzá. A fűtési költséget hőleadónként a megtérülési kalkulátor mutatja. A fan coilok és a Titan Pro gépek adatlapjai a termékoldalakon vannak. Ha van alaprajza, kérjen ajánlatot, és szóljon a Trident műszaki csapatának.

Gyakori kérdések

Elég a padlóhűtés, vagy kell fan coil?

A padlóhűtés csak korlátozottan és csak speciális esetekben működik. Nem párátlanít, és 26 fokos nappalit nem csinál 22 fokossá. Ha nyáron hűteni szeretne, fan coil vagy mennyezeti hűtés kell, mennyezeti hűtésnél központi szellőztetővel.

Miért fülledt a szoba, ha a hőmérő 24 fokot mutat?

Mert a rendszer csak a szenzibilis hőt vonja el, a párát nem. A padlóhűtés és a mennyezeti hűtés így működik. A párát a fan coil vagy a szellőztető hűtőkalorifere vonja el.

Hány fan coil kell egy házba?

A nappaliba és a hálószobákba tervezzük. A méretet a helyiség hűtési igényéből számoljuk, a Trident fan coilok 0,75 és 3,1 kilowatt közötti hűtőteljesítménnyel készülnek.

Hangos a fan coil?

Az FCP-1-BP legkisebb fokozaton 19,8 dB(A), az FCP-4-BP legnagyobbon 42 dB(A). Hálószobába a kisebb méretet és alacsony fokozatot javasoljuk.

Mikor kell eldönteni, hogy lesz-e hűtés?

Az engedélyezési terv idején. A fan coil kondenzvíz-vezetéke és a mennyezeti hűtés csövei a szerkezetépítés alatt kerülnek a helyükre.
